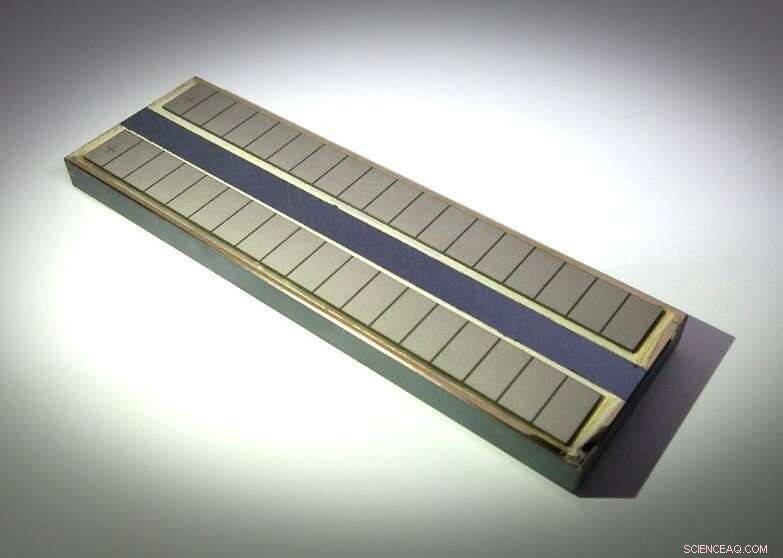

Fig. 1. Nuovo specchio deformabile senza colla. Attestazione:JTEC
Un team di ricercatori della JTEC Corporation e dell'Università di Osaka ha sviluppato uno specchio deformabile bimorfo che consente una precisa modifica della forma e l'utilizzo sotto vuoto, una prima mondiale.
Poiché gli attuatori piezoelettrici e un substrato dello specchio negli specchi deformabili convenzionali sono stati incollati con colle epossidiche, ciò causava problemi come l'emissione di gas organico in una camera a vuoto e materiali di legame denaturati a causa della pulizia della camera ad alte temperature. Così, l'uso di uno specchio deformabile è stato eseguito solo in atmosfere ambientali.
Il team guidato da Kazuo Yamauchi ha inventato un metodo per incollare gli attuatori PZT a un substrato di specchio senza utilizzare colle epossidiche per sviluppare uno specchio deformabile bimorfo privo di colla (Figura 1), consentendo l'utilizzo di specchi deformabili sotto vuoto.
In questo studio, hanno sviluppato una tecnica per legare gli attuatori PZT a un substrato a specchio utilizzando nanoparticelle d'argento inorganiche (non contenenti materia organica). Hanno confermato che il tasso di emissione di gas organico era a un livello accettabile:la camera a vuoto non era contaminata dal gas pur mantenendo lo stesso livello di operatività di quello degli specchi convenzionali.
Hanno anche confermato che le caratteristiche di incollaggio e piegatura erano quasi le stesse prima e dopo il riscaldamento a 200 gradi C, che è necessario per le procedure di pulizia. Questi risultati hanno verificato l'uso pratico di questo specchio sotto vuoto. (Figura 2)
Fig. 2. Le caratteristiche di incollaggio e piegatura sono quasi le stesse prima e dopo il riscaldamento a 200°C, che non mostra alcuna influenza del riscaldamento sulle caratteristiche. Attestazione:JTEC
I risultati di questo gruppo consentiranno un utilizzo massimo di 100-1, Raggi X 000 volte più luminosi forniti dagli impianti di radiazione di sincrotrone di quarta generazione rispetto a quelli degli attuali impianti di terza generazione. Questo specchio sarà utilizzato negli esperimenti a raggi X e nei sistemi a raggi X molli, entrambi necessitano di un ambiente ad alto vuoto, per i grandi impianti di radiazione di sincrotrone di quarta generazione in cui sono indispensabili ottiche di precisione sotto vuoto.
"Il nostro specchio deformabile bimorfo sarà utilizzato in una varietà di applicazioni, non solo per i sistemi di radiazione a raggi X, ma anche per il controllo di telescopi spaziali e laser ad alta intensità, " dice il primo autore Yoshio Ichii.
