I motori passo-passo possono essere dotati di quattro, cinque, sei o otto fili. Questo articolo ti aiuterà a identificare il modo corretto di collegare un motore stepper sconosciuto.

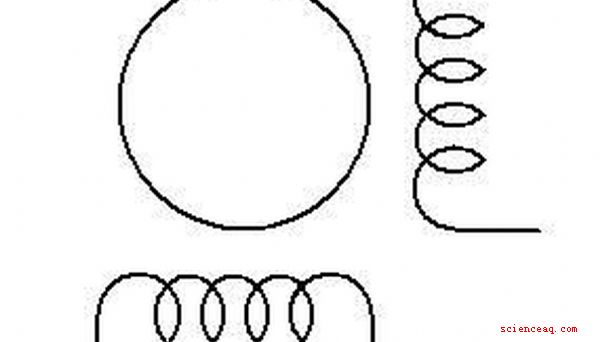

Se il tuo motore ha quattro fili, può essere usato solo con un driver bipolare. Ciascuno degli avvolgimenti a due fasi ha una coppia di fili. Usa il tuo misuratore per identificare le coppie di fili con continuità tra loro e collegarli al tuo driver stepper.

Un motore a sei fili ha una coppia di fili per ogni avvolgimento come il motore a quattro fili, ma ha anche un centrotavola per ogni avvolgimento. Può essere cablato come unipolare o bipolare. Usa un metro per dividere i fili in set di tre fili che hanno continuità l'uno con l'altro. Quindi identificare i rubinetti centrali. La resistenza dal rubinetto centrale a uno dei fili di estremità è la metà della resistenza tra i fili di estremità. Per connettersi a un driver unipolare, utilizzare tutti e sei i fili. Per un driver bipolare, utilizzare solo un cavo di estremità e un rubinetto centrale di ciascun avvolgimento. È anche possibile utilizzare l'avvolgimento completo in modalità bipolare a metà della corrente nominale, ma la coppia ad alta velocità sarà ridotta perché ha quattro volte l'induttanza della configurazione a semiavvolgimento.

Un motore a cinque fili è come il motore a sei fili, ma i rubinetti centrali sono collegati insieme internamente e tirati fuori come un unico filo. Ciò rende impossibile l'uso del motore con un driver bipolare. Rende inoltre impossibile identificare gli avvolgimenti senza prove ed errori. Il meglio che puoi sperare di fare è identificare il filo centrale del rubinetto perché ha la metà della resistenza rispetto a qualsiasi altro filo.

Un motore a otto fili è simile a un motore a sei fili, tranne che ciascuna delle due fasi è diviso in due avvolgimenti separati. Ciò consente di collegare lo stepper come un motore unipolare e tre diverse combinazioni bipolari. Oltre alle modalità bipolare e avvolgimento completo, è possibile collegare in parallelo le due metà di ciascuna fase. Probabilmente avrai bisogno di consultare la scheda tecnica del motore per questo per ottenere ciascun mezzo avvolgimento correttamente in fase con l'altro.

Avviso

Isolare sempre le estremità esposte di qualsiasi filo non utilizzato. Non collegare o scollegare mai i cavi del motore dal driver mentre l'alimentazione è accesa o il driver sarà danneggiato.
