Un righello di scala è il righello a tre lati utilizzato dagli architetti e dai lettori di schemi per convertire tra i disegni in scala e le dimensioni reali senza dover ricorrere a calcoli matematici. Un architetto usa il righello della scala per convertire le dimensioni in un disegno più piccolo di un piano di costruzione. Il lettore della stampa blu utilizzerà quindi un righello della scala per tradurre il disegno nelle dimensioni reali per la costruzione.

Scelta della scala corretta

Su ciascun lato di un righello della scala all'estrema sinistra prima che il punto zero sia un numero che riflette la scala delle regole su quel particolare lato. Utilizzare la scala appropriata è fondamentale e dovrebbe essere il primo passo. Se si legge un progetto, la scala appropriata verrà scritta sui piani. Se si sta disegnando un piano, la scelta di una scala appropriata dipenderà dalla dimensione del disegno rispetto alle dimensioni effettive descritte.

Misurazione con un righello di scala

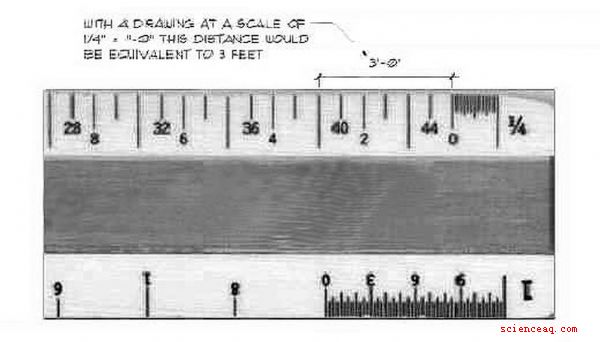

Le scale comuni sono 1/2, 1 /4 e 1/16. Questi riflettono le frazioni di un pollice che corrispondono ai piedi nelle dimensioni in scala reale. Per leggere un modello con un righello della scala una volta determinata la scala appropriata, allineare il segno di zero con l'inizio della lunghezza da misurare. Se la distanza cade esattamente su una linea del righello, questa è la misura in piedi. Assicurarsi che vengano letti i segni corretti, poiché la maggior parte dei righelli della scala ha due scale per lato per la massima efficienza. Se la distanza misurata non ricade esattamente su una linea, la misura esatta sarà il numero di piedi corrispondente alla linea più vicina passata più un certo numero di pollici. Determinare i pollici richiederà una seconda misurazione. Prima di rimuovere il righello della scala, segnare prima la linea del piede appropriata sul disegno. Il primo pollice del righello della scala è suddiviso in dodicesimi, corrispondenti a pollici. Allineare la linea zero con il segno che rappresenta la linea del piede della prima misurazione e utilizzare la marcatura dettagliata per trovare il numero di pollici. La misura completa sarà il numero di piedi più questo numero di pollici. Anche con questo secondo passaggio, l'utilizzo di un righello della scala è molto più semplice e veloce rispetto alla realizzazione di conversioni complesse mediante l'uso della matematica. Riduce anche la possibilità di errore nei calcoli. Con un po 'di pratica, l'uso di un righello di scala diventa uno strumento semplice ma essenziale per l'imprenditore e l'architetto
